Egészítse ki televíziós stúdióját, távoli produkcióját vagy élő rendezvényhelyszínét egy minden egyben élő közvetítési videókeverővel a Blackmagic Design ATEM Television Studio HD8 ISO segítségével. Ez a kompakt, újratervezett élő televíziós videókeverő kiváló választás bármilyen streaming produkcióhoz, nyolc 3G-SDI bemenettel, amelyek akár 1080p60 videót támogatnak, beépített élő streaminggel, USB webkamera-támogatással, hangkeveréssel, chroma keyerekkel, DVE-vel, átmenetekkel, médialejátszókkal, belső rögzítéssel és talkback támogatással. Ez az ISO modell azt is lehetővé teszi, hogy minden bemenetet külön fájlba rögzítsen, valamint távoli internetes kamerák vezérlését és integrációját is támogatja. A videókeverő kompatibilis a Blackmagic Clouddal, így a programfelvételek azonnal elérhetők lehetnek a világ bármely pontjáról.
A videókeverő teljesen új gombkiosztást kapott, és polikarbonát anyagból készül, így lényegesen könnyebb elődjénél. A kezelőfelület számos fejlesztést kínál professzionális gombokkal, LCD feliratkijelzőkkel és könnyen áttekinthető gombelrendezéssel.
Élő produkció
Egy rendkívül nagy teljesítményű, 8 bemenetes videókeverőt kap programkimenettel és két aux kimenettel, így minden rendelkezésre áll a mobil produkciókhoz. Ez azt jelenti, hogy akár 8 kamera is csatlakoztatható. Emellett professzionális kameravezérlést, talkback funkciót és hangkeverést is kínál, mindezt egy ismerős broadcast kezelőfelületbe integrálva.
Utómunka
Az ISO modell minden bemenetet külön fájlba rögzít, így bármilyen multicam szerkesztést támogató NLE szoftverrel vághat. Ez azért lehetséges, mert minden fájl tökéletes timecode szinkronnal rendelkezik. Emellett a beépített hálózati tárhelynek köszönhetően akár rögzítés közben is szerkeszthet. Több felhasználó is megoszthatja a médiatartalmakat és együtt dolgozhat.
Közvetítés
A beépített hardveres streaming motor segítségével élőben közvetítheti eseményét a világ bármely pontjára. A H.264 fájlok AAC hanggal történő rögzítése megfelelő formátumot biztosít a YouTube-ra való feltöltéshez. Az aux kimenetek, nagyméretű kijelzők és projektorok segítségével az élő közvetítés a helyszíni közönséggel is megosztható.
Produkciós videókeverő vezérlése
Fejlett, broadcast szintű videókeverőt kap beépített ATEM Advanced Chroma Keyerekkel, Fairlight hangkeverővel, DVE-vel, grafikákhoz használható állóképtárral és további funkciókkal. A legtöbb funkció közvetlenül az előlapi kezelőszervekről működtethető, vagy használható az ingyenes ATEM Software Control macOS vagy Windows rendszeren a további funkciók eléréséhez.
Egyszerű beállítás és használat
Egyszerűen nyomja meg az előlapi program sor valamelyik gombját a videóforrások közötti azonnali váltáshoz, vagy előre kiválaszthat egy forrást a preview sorban, majd a cut vagy auto gombbal választhat az azonnali vágás és az effektátmenet között. Számos látványos átmenet közül választhat, például dissolve, illetve drámaibb effektekből, például dip to color, DVE squeeze és DVE push. DVE használatával picture-in-picture effektek is létrehozhatók egyedi grafikákkal. Médialejátszók is rendelkezésre állnak, amelyekben alpha csatornával rendelkező grafikák tárolhatók címekhez és grafikai elemekhez, és ezek élő videóbemenetként tölthetők be. Az elkészült műsor ezután élőben streamelhető.

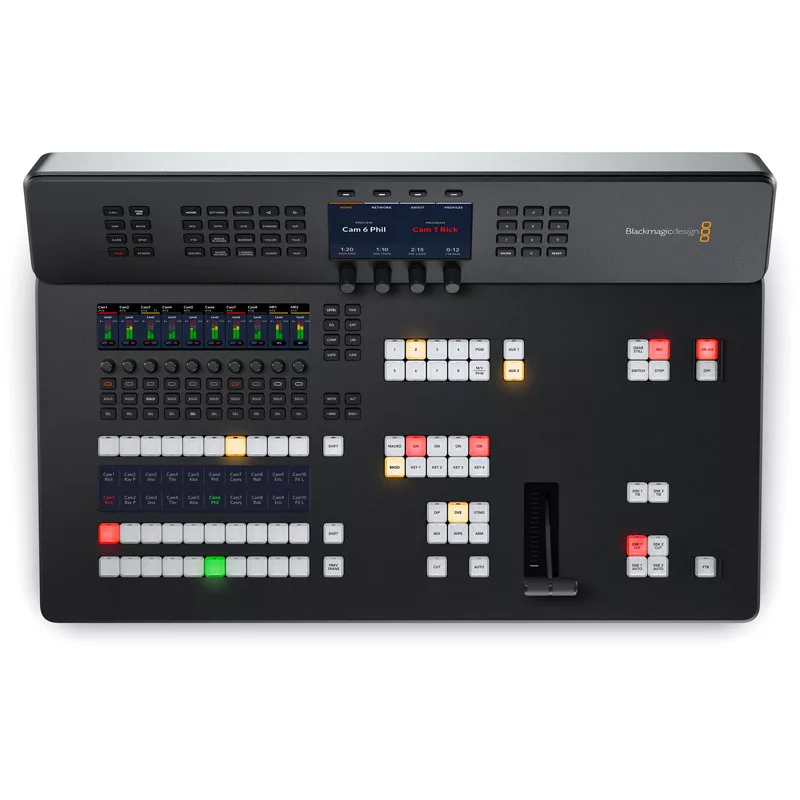

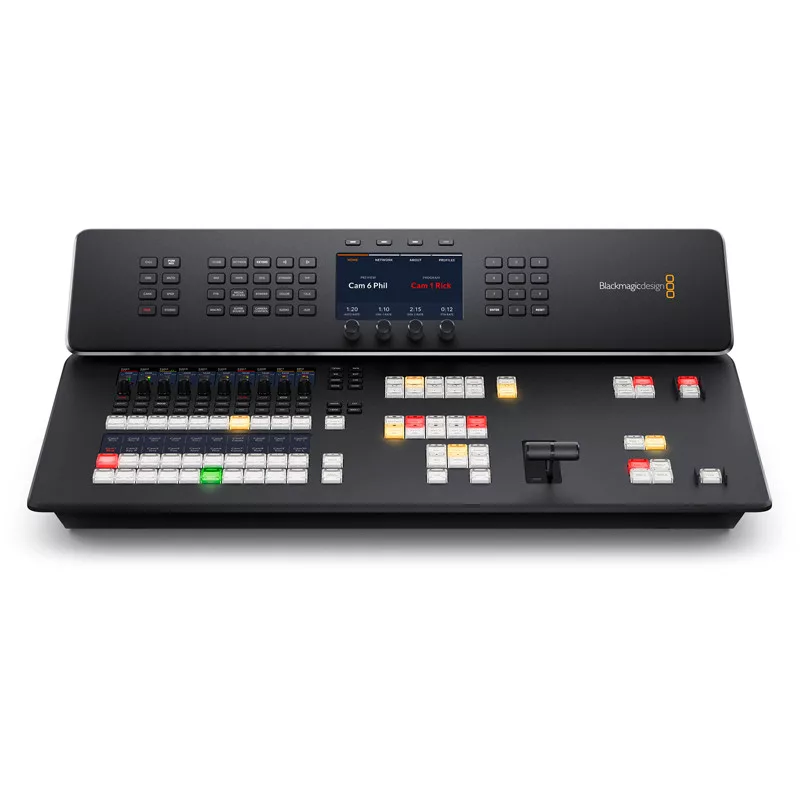

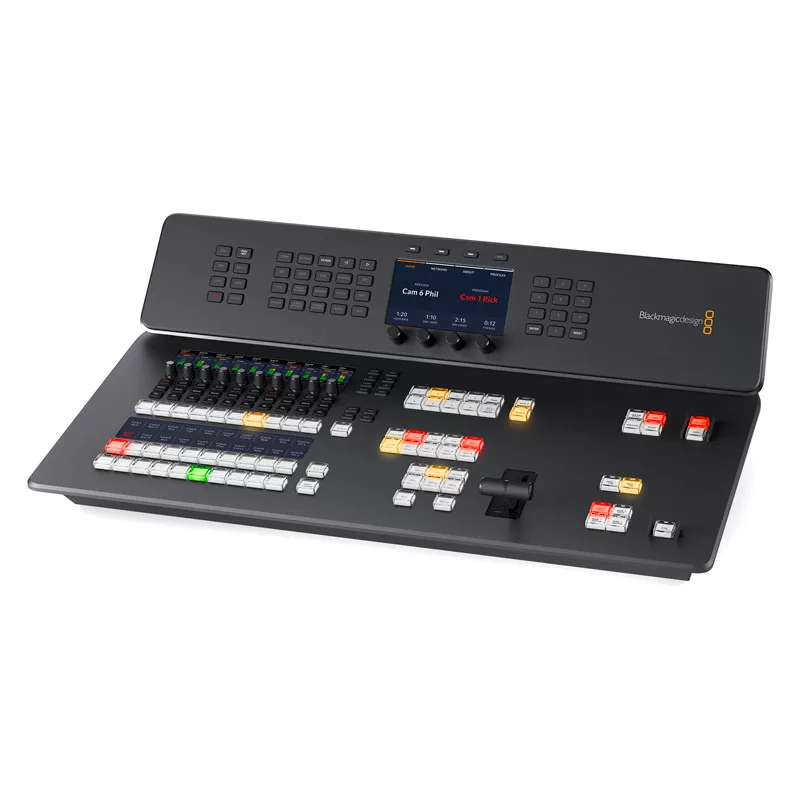

Újratervezett előlap
Az előlapon gombok találhatók a források kiválasztásához, az átmenetek indításához és a videóeffektek beállításához. A gombok ugyanolyan magas kategóriájú típusok, mint amelyeket a drága broadcast videókeverőkben használnak. Beépített T-bar kar is rendelkezésre áll az átmenetek manuális vezérléséhez. Az előlapon egy innovatív hangkeverő-vezérlő rész is található, külön LCD kijelzőn megjelenő élő jelszintméréssel. Emellett külön gombok állnak rendelkezésre a rögzítés és streaming vezérléséhez, valamint az élő aux váltáshoz, amellyel az aux kimenetek a 8 kamera, a program, a preview vagy a multiview között kapcsolhatók.
5G vagy 4G telefonok csatlakoztatása mobil adatkapcsolathoz
Ha helyszíni élő produkciót készít, az ATEM Television Studio HD mobil adatkapcsolatot is támogat Apple vagy Android telefon USB porthoz történő csatlakoztatásával. Ez kiváló tartalékmegoldás a fő Ethernet kapcsolat mellé. A telefonos tethering a legújabb nagy sebességű 5G telefonokkal és az elterjedtebb 4G készülékekkel egyaránt működik.
Az ATEM videókeverő érzékeli, amikor telefont csatlakoztatnak hozzá, és automatikusan átvált annak internetkapcsolatára, ha az Ethernet kapcsolat megszakad. Csatlakoztatás közben a telefon az USB portról tápellátást is kap, így folyamatosan feltöltve és használatra készen marad. A telefonos tethering és mobil adatkapcsolat használatával ideális, bárhová szállítható mobil produkciós megoldás hozható létre.
Élő produkció szerkesztése különálló ISO felvételekkel
Az ATEM Television Studio HD ISO modell lehetővé teszi az élő esemény utólagos szerkesztését, mivel minden bemenetet külön videófájlba képes rögzíteni. 8 különálló videóbemeneti fájlt kap egyező timecode-dal és szinkronnal, miközben a programvideó külön master videófájlba is rögzítésre kerül. Ez azt jelenti, hogy bármilyen multicam szerkesztést támogató NLE szoftverrel vághat.
A rendszer egy DaVinci Resolve Project fájlt is ment, amely kapcsolódik a bemeneti videófájlokhoz, így az élő váltások automatikusan egy szerkesztési timeline-ná alakulnak, amely egyszerűen megnyitható. Így könnyedén újravághatja a műsort új színkorrekcióval vagy frissített grafikákkal. Emellett minden hang külön WAV fájlba kerül rögzítésre, így professzionálisan újrakeverhető.
Csatlakozás távoli internetes kamerákhoz
Az ATEM Television Studio HD ISO modell további fontos funkciója, hogy távoli kamerákhoz is csatlakozhat. A Blackmagic URSA Broadcast G2, Blackmagic Studio Camera 4K Pro G2 és Blackmagic Studio Camera 6K Pro kamerák H.264 formátumban közvetlenül a videókeverőre streamelhetnek. Helyi hálózati kapcsolat esetén egyszerűen ki kell választani a kamerát a bemeneti menüben.
Ha azonban a videókeverő fix külső IP-címre van beállítva, exportálható egy XML fájl a kamera beállításaival, amely lehetővé teszi az interneten keresztüli élő közvetítést bárhonnan. Egyszerűen töltse be az XML fájlt a kamerába. A rendszer emellett kameravezérlést és tally funkciót is biztosít. A programhang visszaküldésre kerül a kamerához is, ami különösen hasznos élő interjúk esetén.
Broadcast stílusú Mix/Effects kapcsolás
Az ATEM Television Studio professzionális program/preview működési módot használ, pontosan úgy, ahogyan a nagy televíziós műsorszolgáltatók élő produkciós videókeverői. Az ATEM Television Studio A/B kapcsolási módra is átállítható, amely egyszerűbb lehet önkéntesek vagy közösségi csoportok számára. Ha azonban broadcast szakemberként szeretné kezelni a videókeverőt, a program/preview mód ideális. Ez azt jelenti, hogy egy forrás nem kerül adásba addig, amíg meg nem nyomja a cut vagy auto gombot. Ez a kétlépcsős folyamat lehetővé teszi a kiválasztott forrás ellenőrzését adásba kerülés előtt, így csökkenthető a hibák száma.
Látványos videóeffektek
Az ATEM Television Studio egyik előnye a professzionális, beépített videóeffektek széles választéka. A cut gomb azonnali vágást biztosít a források közötti váltáskor. A T-bar karral manuálisan hajthatók végre az átmenetek, vagy az auto gomb megnyomásával automatikusan is végrehajthatók. Az Auto funkció a rendszervezérlésben beállított átmeneti időt használja. Az effekt típusa is kiválasztható, beleértve a mix módot, amely finom átmenetet hoz létre a források között, illetve a dip módot, amely egy harmadik videóforráson, például színgenerátoron keresztül vált. Számos SMPTE wipe átmenet is rendelkezésre áll, valamint DVE effektek, amelyek a képet oldalra csúsztatva vagy összenyomva tüntetik el a képernyőről a videóforrások közötti váltás során.
Kreatív átmenetek
Az ATEM Television Studio ugyanolyan típusú átmeneteket kínál, mint a drága broadcast videókeverők. Az effektek és átmenetek számos módon testreszabhatók, így rendkívül sokoldalúak. Az átmenetek olyan paraméterek módosításával szabhatók személyre, mint az időtartam, keretszín, keretvastagság, pozíció és irány. A DVE akár wipe átmenettel is kombinálható, ahol a DVE grafikai elemet mozgat a wipe szélén. Ezt graphic wipe-nak nevezik, és gyakran használják sportközvetítésekben. A preview transition gomb segítségével az effektek adáson kívül előre beállíthatók, ami kiváló lehetőség a hibák csökkentésére.
Beépített DVE
Az ATEM Television Studio HD független DVE-vel rendelkezik, amely lehetővé teszi a grafikák áthelyezését és picture-in-picture kompozíciók létrehozását. A DVE kiváló képminőséget biztosít, és valós időben támogatja a pozíció, méret és skála beállítását. Professzionális picture-in-picture effektek hozhatók létre testreszabható 3D keretekkel, árnyékokkal és megvilágítással. A DVE látványos átmenetek létrehozására is használható squeeze, swoosh és push effektekkel. A DVE átmenetek egyedi grafikákkal is kombinálhatók saját graphic wipe átmenetek létrehozásához. Emellett egy SuperSource többrétegű feldolgozómotor is rendelkezésre áll 4 további DVE-vel.
Belső média támogatása
A beépített médiatár broadcast minőségű grafikákat és animációkat tárol, amelyek a beépített médialejátszókkal játszhatók le. A médialejátszók önálló forrásként jelennek meg, így nem szükséges SDI bemenetet feláldozni a grafikák számára. A maximális minőség érdekében minden média támogatja az RGB színteret alpha csatornával, így lehetővé válik az átlátszóság és rétegezés. A médiatár 20 HD felbontású állóképet képes tárolni. Az animációkhoz és stingerekhez használható motion graphics klipek legfeljebb 400 képkocka hosszúak lehetnek 720HD, illetve 200 képkockásak 1080HD felbontásban. Az ATEM Software Control segítségével médiatartalmak tölthetők fel és kezelhetők. A grafikák akár Adobe Photoshopban is elkészíthetők, majd az ingyenes ATEM Photoshop plug-in segítségével közvetlenül a médiatárba tölthetők.
4 ATEM Advanced Chroma Keyer
Az ATEM Television Studio kiváló választás hírműsorokhoz és helyszíni prezentációkhoz, mivel 4 ATEM Advanced Chroma Keyerrel rendelkezik green screen effektekhez. A chroma keyerek rendkívül fejlettek, és olyan funkciókat kínálnak, mint a háttérszín mintavételére szolgáló color picker, amely automatikusan létrehozza a key paramétereket. Precíz vezérlés érhető el a szélekhez és flare korrekcióhoz, valamint előtér-színkorrekció is rendelkezésre áll, így az előtér és háttér rétegek színei összehangolhatók a természetes kompozíció érdekében. Címfeliratokhoz is használható zöld vagy kék hátterű grafikák létrehozásával. A 4 ATEM Advanced Chroma Keyernek köszönhetően az ATEM Television Studio ideális fix kamerás virtuális stúdiók létrehozásához.
SuperSource feldolgozás
Az ATEM Television Studio DVE-je mellett egy nagy teljesítményű SuperSource többrétegű processzor is rendelkezésre áll. A SuperSource 4 további DVE réteget és egy háttérréteget biztosít, amelyek egyetlen további bemeneti forrásként rétegezhetők össze. Bármely videóbemenet használható az egyes DVE-k forrásaként, majd ezek médiatár, egyedi háttér vagy élő videó fölé rétegezhetők. A SuperSource ideális több picture-in-picture ablak létrehozásához, például interjúk során, mivel az effekt úgy állítható be, hogy minden megszólaló egyszerre látható legyen egy látványos grafikai elrendezésen belül. A SuperSource gyakorlatilag egy teljesen független, többrétegű VFX videókeverőt integrál a rendszerbe.

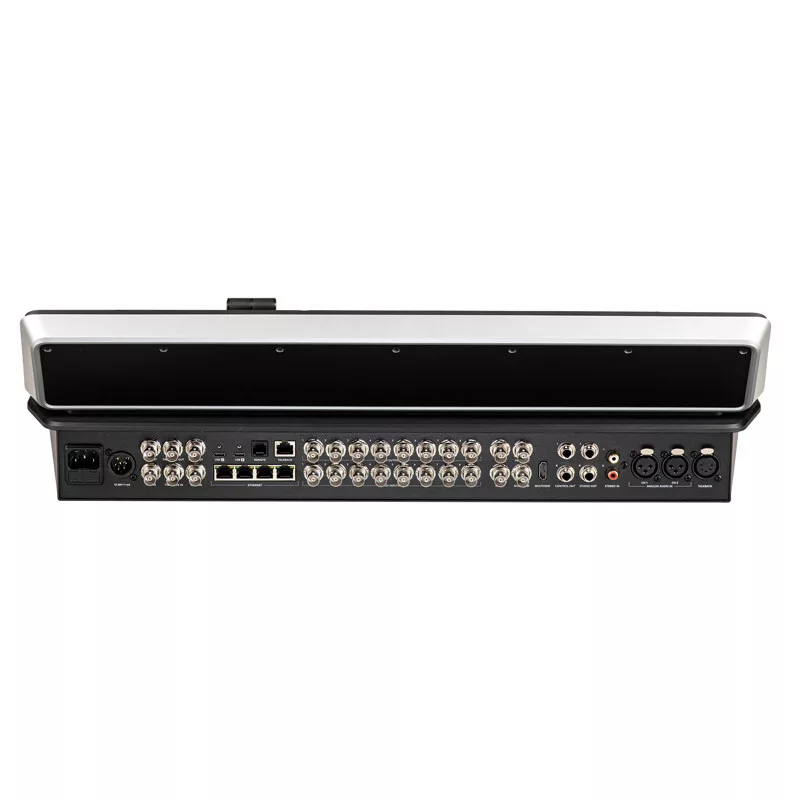

8 szabványkonverzióval rendelkező 3G-SDI bemenet
Az ATEM Television Studio HD 8 független 3G-SDI bemenettel rendelkezik, amelyek mindegyike saját szabványkonverterrel rendelkezik. Ez lehetővé teszi bármely 1080HD vagy 720HD bemeneti forrás átalakítását a videókeverő aktuális videószabványára, így akár minden egyes SDI bemenet eltérő televíziós szabványt használhat, és a rendszer automatikusan megfelelően kezeli azokat.
Az SDI bemenetek 1., 2., 3. és 4. hangcsatornái manuálisan is hozzárendelhetők a program- és aux kimenetek különböző beágyazott hangcsatornáihoz. Emellett az SDI bemenetek 1. és 2. hangcsatornája a MADI digitális hangkimenetre is továbbítható, így a videókeverő bemeneti hangja külső hangmérnöknek adható át keverésre.
3G-SDI kimenetek 16 csatornás beágyazott hanggal
Az ATEM Television Studio kilenc 3G-SDI programkimenettel rendelkezik, így minden kamerához külön program-visszatérő jel küldhető. Ez azért fontos, mert az SDI program-visszatérő jel segítségével tally, talkback és vezérlési információk küldhetők vissza a kamerákhoz.
Két dedikált aux kimenet is rendelkezésre áll színpadi monitorok és master rögzítők meghajtásához. Az aux kimenetek közvetlenül kapcsolhatók a kezelőpanelen található dedikált gombok segítségével. Az Aux 1 még képernyőn megjelenő számlálót is tartalmaz az előadói monitorozáshoz. Emellett manuálisan hang irányítható az SDI kimenetek mind a 16 beágyazott hangcsatornájára. A kamerák monitorozásához külön 3G-SDI és HDMI multiview kimenet áll rendelkezésre.
16 forrásos multiview egyetlen monitoron
Nagyobb, többkamerás élő produkciók során létfontosságú, hogy minden videóforrás egyszerre látható legyen egyetlen monitoron. Az ATEM Television Studio HD professzionális multiview funkciója lehetővé teszi az összes videóbemenet, a preview és a program egyidejű megjelenítését egyetlen SDI vagy HDMI monitoron. A multiview az aux kimenetekre is kiküldhető. Minden kameranézet tally jelzőket tartalmaz, így azonnal látható, melyik forrás van adásban, emellett egyedi címkék és hangszintmérők is megjelennek. A multiview elrendezés teljes mértékben testreszabható, akár 16 egyidejű nézettel. További állapotnézetek is kiválaszthatók, amelyek segítségével közvetlenül a multiview képernyőről követhető a rögzítés, a streaming és a hangkeverő állapota.
Hangbővítés további mikrofonokhoz
Podcast stúdió építésekor vagy több mikrofon használata esetén az ATEM Microphone Converter segítségével bővíthetők a hangbemenetek. A készülék MADI porton keresztül csatlakozik az ATEM Television Studio rendszerhez, így nincs szükség bonyolult beállításra, és több egység sorba kapcsolható további bemenetek hozzáadásához. Minden konverter 4 analóg bemenettel rendelkezik, amelyek mikrofon-/vonalszint között kapcsolhatók, és fantomtápot is biztosítanak.
A kialakítás kiemelkedő hangminőséget kínál rendkívül alacsony, -129 dBV zajszinttel, 131 dB(A) dinamikatartománnyal, alacsony, 0,002%-os torzítással és egyenletes csatornatoleranciával. Minden bemenet 8 különálló ADC-t használ a dinamikatartomány együttes növeléséhez. Emellett HDMI monitorozó kimenettel is rendelkezik, amely görgetett audio hullámformákat képes megjeleníteni.
Közvetlen rögzítés belső Cloud tárhelyre vagy USB meghajtókra
Az ATEM Television Studio HD támogatja a külső USB flash meghajtókra történő rögzítést. Opcionális M.2 flash meghajtó telepítése esetén közvetlenül belső Cloud tárhelyre is rögzíthet. A belső tárhely és a csatlakoztatott külső USB meghajtók a helyi Ethernet hálózaton keresztül megoszthatók, így más felhasználók is dolgozhatnak az utómunkán, például vágáson, színkorrekción vagy grafikai előkészítésen.
Minden felvétel H.264 formátumban, AAC hanggal készül, így broadcast minőségű videó érhető el kis fájlmérettel. Több USB meghajtó is csatlakoztatható, így a rögzítés automatikusan folytatódhat, ha az egyik meghajtó megtelik. A kezelőpanelen külön gombok találhatók a rögzítés indításához, a rögzítés állapota pedig a multiview képernyőn is megjeleníthető.
Kimenet bármely USB webkamerát támogató szoftverhez
Az ATEM Television Studio HD bármilyen videószoftverrel használható, mivel az USB kapcsolat webkamerát emulál. Ez azt jelenti, hogy a készülék számítógéphez csatlakoztatva bármely webkamerával kompatibilis videószoftverrel működik. A szoftver hagyományos webkameraként érzékeli az ATEM Television Studio HD-t, miközben valójában egy teljes értékű élő produkciós videókeverőt használ. Ez teljes kompatibilitást biztosít a videószoftverekkel, teljes 1080HD felbontásban.
Így professzionális broadcast stúdióból tarthat prezentációt például Zoom, Teams vagy Skype használatával. Streaminghez a webkamera-kimenet olyan streaming szoftverekkel is működik, mint az Open Broadcaster, XSplit Broadcaster és más alkalmazások.
Ingyenes ATEM Software Control kezelőpanel
Az ATEM Software Control alkalmazás hozzáférést biztosít az ATEM Television Studio HD összes funkciójához. Az ATEM Software Control vizuális videókeverő-kezelőfelületet kínál különböző paraméterpalettákkal a beállítások módosításához. Bár USB-n keresztül is csatlakoztatható, Ethernet kapcsolat használatakor az ATEM Software Control több példánya is futtatható különböző számítógépeken.
A szoftver segítségével élőben válthat a források között, hangot keverhet, színkorrekciót végezhet a kamerákon és kezelheti a médiatartalmakat. Összetett makrók is létrehozhatók és futtathatók. Emellett a videókeverő aktuális állapota XML fájlba menthető, így a korábbi munkák később visszatölthetők. Külső HyperDeck rögzítők vezérlése és indítása is támogatott.
Élő közvetítés globális közönség számára
Az ATEM Television Studio HD beépített hardveres streaming motorral rendelkezik, amely lehetővé teszi az élő közvetítést globális közönség számára. Ez azt jelenti, hogy olyan szolgáltatásokra streamelhet élőben, mint a YouTube, Facebook és Twitch, jobb videóminőség mellett és képkockavesztés nélkül.
A streaming az internethez csatlakozó Ethernet kapcsolaton keresztül működik, vagy okostelefon is csatlakoztatható mobil adatkapcsolat használatához. Ezután egyszerűen ki kell választani a streaming szolgáltatást, és megadni a streaming kulcsot az ATEM Software Control segítségével. Ez egyszerűvé teszi a streaming beállítását, a praktikus adatsebesség-jelző pedig megmutatja a szükséges internetsebességet. Haladó felhasználók akár az XML beállításfájlban található streaming profilokat is módosíthatják új szolgáltatások hozzáadásához.
