Blackmagic Design Atem Microphone Converter

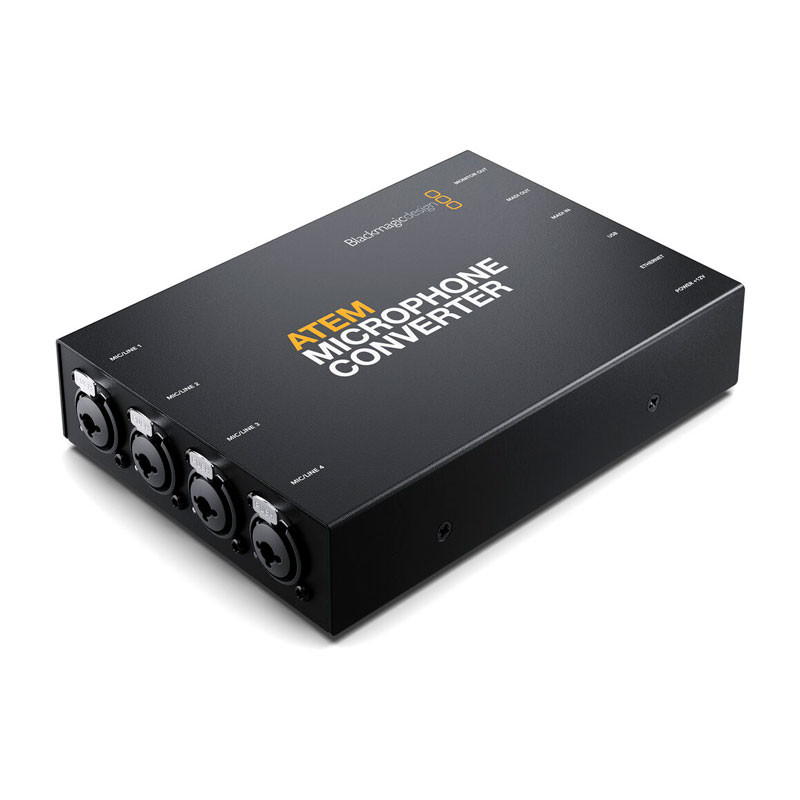

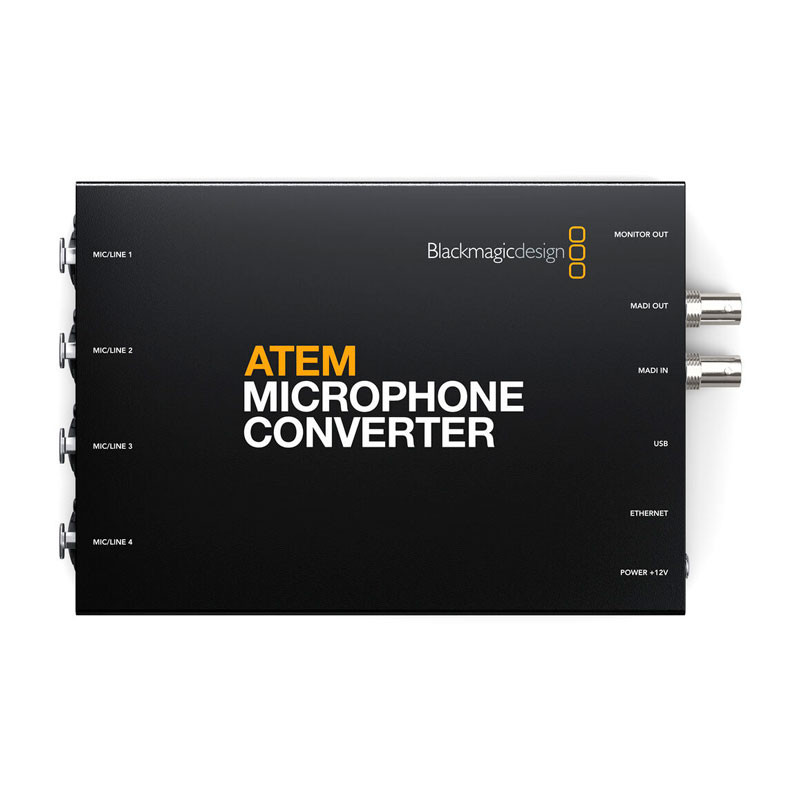

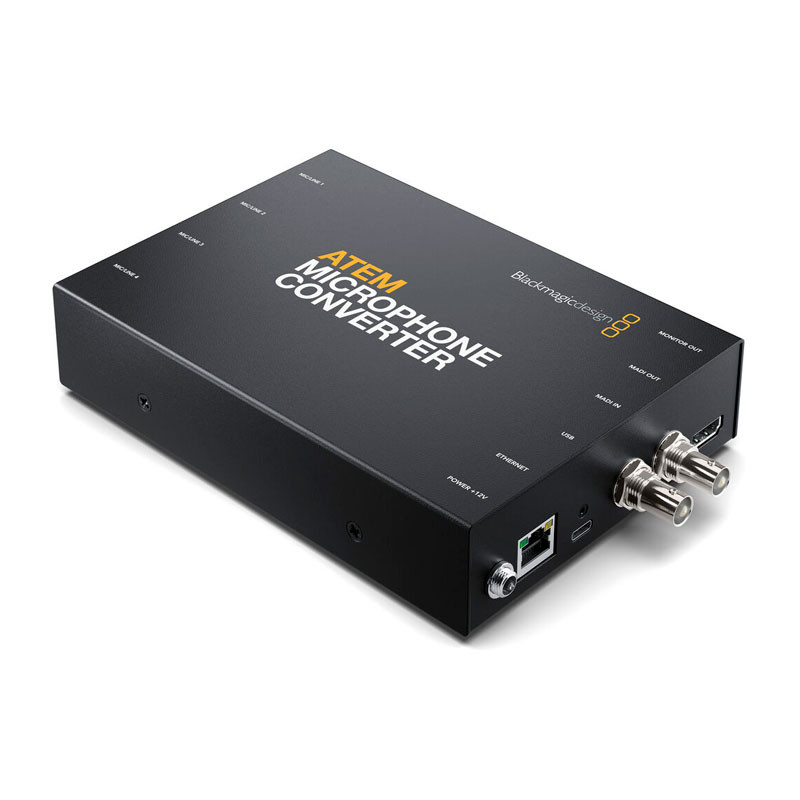

Akár podcasting stúdiót épít, akár csak több mikrofonra van szüksége, a Blackmagic Design ATEM Microphone Converter lehetővé teszi az ATEM Television Studio audiobemenetének bővítését a négy analóg XLR bemenet MADI-vé alakításával. A két BNC MADI porttal felszerelt Microphone Converter egyszerűen csatlakoztatható az ATEM Television Studio MADI portjához, így nincs szükség bonyolult beállításra - és további egységek akár láncba is kapcsolhatók további forrásokhoz. A négy XLR-1/4"-os kombinált analóg bemenet mikrofon/vonalválasztós, és 48 V-os fantomteljesítményt biztosít. Az ATEM mikrofonátalakító 32 bites lebegő digitális előerősítőt és bemenetenként nyolc ADC-t használ, hogy klipmentes, 24 bites / 48 kHz-es felvételeket rögzítsen rendkívül alacsony zajszint, széles dinamikatartomány és nagyon alacsony torzítás mellett - függetlenül attól, hogy milyen hangos vagy halk az előadás. A kényelmes HDMI-kimenet görgethető hanghullámformákkal lehetővé teszi egy kijelző csatlakoztatását a hang állapotának figyelemmel kíséréséhez. Az USB és Ethernet portok lehetővé teszik a távoli adminisztrációt és szoftverfrissítést az ATEM Software Control alkalmazáson keresztül.

Digitális előerősítő tervezése

A négy, széles dinamikatartományú bemenettel, amelyek kiküszöbölik az analóg előerősítők szükségességét, a mikrofonszinteket egy digitális előerősítő erősítőfokozat állítja be, amely rendkívül stabil.

A különböző mikrofontípusok és márkák analóg hangszintjei nagymértékben eltérhetnek, ezért ez a digitális erősítőfokozat lehetővé teszi a használt mikrofon adott márkájának kompenzálását. A legjobb az egészben, hogy a digitális előerősítő a teljes belső 32 bites lebegő RAW audió bitsebességben kerül feldolgozásra, így sokkal nagyobb pontossággal állíthat be, mint amit a MADI audió szabvány támogatni tud. Ez rendkívül tiszta és zajmentes erősítőfokozatot eredményez. Ezután a végső szinteket munka közben az ATEM audiomixerrel lehet finomítani.

Nagy teljesítményű analóg-digitális átalakítás

Az ATEM mikrofon átalakító kilép a hagyományos audioipari tervezési gyakorlatból, amely egy egyedi audio ADC-t használ, mivel minden bemenet nyolc nagy dinamikai tartományú audio ADC-vel valósítja meg az analóg-digitális átalakítást, amelyek együttesen egy ultramagas dinamikai tartományú audio ADC-ként működnek. Ez azt jelenti, hogy minden bemeneti csatorna lenyűgöző, 131 dBA dinamikatartományt biztosít. Ráadásul figyelemre méltóan alacsony, mindössze 0,002%-os torzítást kap.

Rendkívül alacsony -129 dBV zajszint

A mikrofonátalakítókkal kapcsolatos gyakori probléma a magasabb zajszint, ahol az előerősítőkben elektromos zaj keletkezik. Az ATEM mikrofon átalakító egy egészen más kialakítással kiküszöböli ezt a problémát. A bemenetet közvetlenül átalakítja az ultranagy dinamikai tartományú átalakítójával, így a RAW hangot átadja az átalakítónak, majd hagyja, hogy az átalakító annyi erősítést alkalmazzon, amennyi a megfelelő hangszinthez szükséges.

Ez azt jelenti, hogy nincs az analóg erősítőfokozat által okozott zajinjekció, így az alkalmazott digitális erősítéstől függetlenül rendkívül alacsony, fix -129 dBV-os zajszintet kapunk.

Pontosan illesztett analóg bemenetek

Az ATEM mikrofonátalakító rendkívül pontos illesztéssel rendelkezik a négy audio-bemeneti csatorna között. A több-ADC-bemenetenként tervezési technika azt jelenti, hogy minden egyes analóg audiobemenet nagyon hasonló specifikációkkal és tűrésekkel rendelkezik, így minden bemeneti csatorna statisztikailag egységesebb. Ez azt jelenti, hogy hasonló teljesítményt kap, függetlenül attól, hogy milyen bemenetre csatlakoztatja a mikrofont és még több ATEM Mikrofonátalakító között is.

MADI-n keresztül csatlakozik a többcsatornás hanghoz

Az ATEM Microphone Converter MADI kimenete a négy analóg bemenetet MADI 1, 2, 3 és 4 csatornaként ágyazza be. Az átalakító tartalmaz egy MADI bemenetet is, amely több átalakító hurkolásához használható, ha négynél több hangcsatornára van szüksége egyetlen MADI-kapcsolaton.

Ez azt jelenti, hogy ha egy második átalakítót egy másik átalakító bemenetéhez csatlakoztat, akkor az upstream átalakító a négy csatornáját a downstream átalakító négy csatornája fölé halmozza.

HDMI monitorozás görgethető hanghullámformákkal

Az ATEM mikrofon átalakító HDMI videó monitorozó kimenetet is tartalmaz, így egy egyszerű TV vagy számítógép monitor csatlakoztatható a teljes állapotjelzéshez. Lehetővé teszi négy görgethető hullámforma megjelenítését az utolsó 60 másodperces felvételi idő alatt, ami informatívan nézhető. A bemeneti csatlakozók szintjeinek kijelzésére hangmérők is rendelkezésre állnak. Minden csatornához a szoftver segédprogramon keresztül beállított egyéni címke is tartozik.

A mikrofon/line-bemenet kiválasztására és a fantomteljesítményre vonatkozó kapcsolóbeállításokat mutató kijelzők is vannak. Ráadásul ha daisy-chain átalakítókat kapcsol, a monitorozó kimenet alkalmazkodik és négynél több csatornát jelenít meg. Még egy átalakító nevet is beállíthat, amely megjelenik a monitorozáson.
